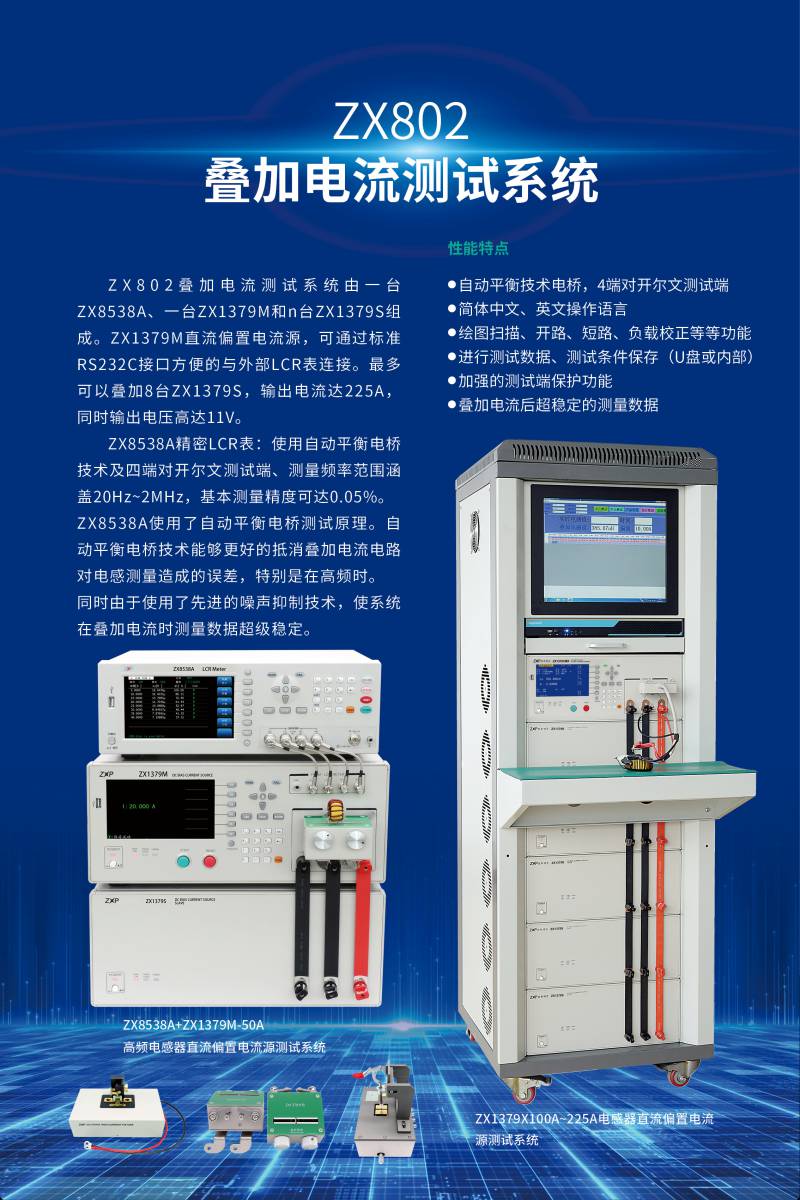

ZX802疊加電流測試系統由一臺ZX8538A、一臺ZX1379M和n臺ZX1379S組成。ZX1379M直流偏置電流源,可通過標準RS232C接口方便的與外部LCR表連接。最多可以疊加8臺ZX1379S,輸出電流達225A,同時輸出電壓高達11V。
ZX8538A精密LCR表:使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz,基本測量精度可達0.05%。ZX8538A使用了自動平衡電橋測試原理。自動平衡電橋技術能夠更好的抵消疊加電流電路對電感測量造成的誤差,特別是在高頻時。
同時由于使用了先進的噪聲抑制技術,使系統
在疊加電流時測量數據超級穩定。
性能特點
●自動平衡技術電橋,4端對開爾文測試端
●簡體中文、英文操作語言
●繪圖掃描、開路、短路、負載校正等等功能
●進行測試數據、測試條件保存(U盤或內部)
●加強的測試端保護功能
●疊加電流后超穩定的測量數據

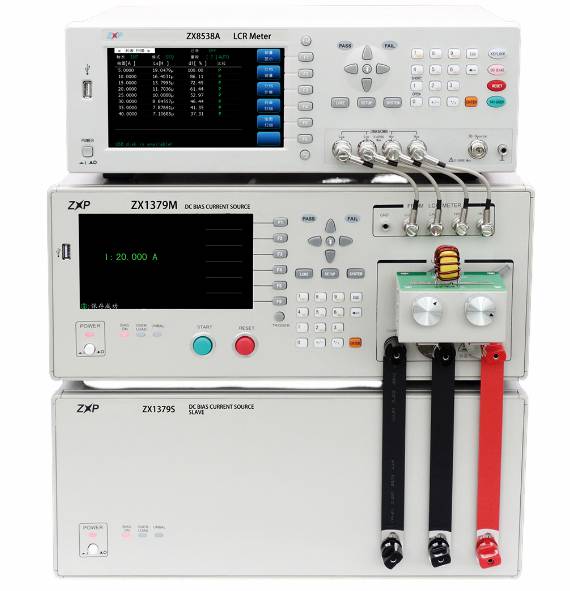

ZX8538A+ZX1379M-50A
高頻電感器直流偏置電流源測試系統

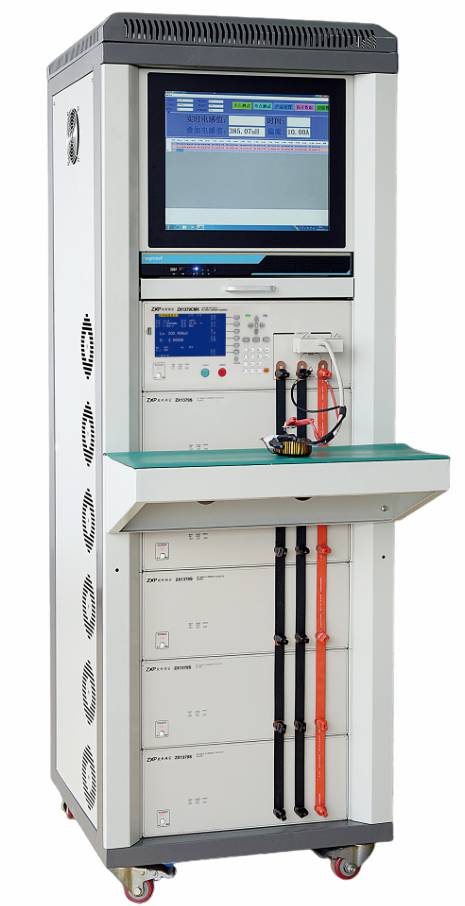

ZX1379X100A~225A電感器直流偏置電流源測試系統
