    ZX8575MV 電感器 極性測試儀

    產品簡介: ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機,需要檢測電感極性而研發的儀器,可以方便地檢測生產線上電感的極性及短路開路。測試速度快,為產品質量提供可靠保證。. . .
    產品視頻 / VIDEO
    簡要說明 / INSTRUCTIONS

      ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機,需要檢測電感極性而研發的儀器,可以方便地檢測生產線上電感的極性及短路開路。測試速度快,為產品質量提供可靠保證。

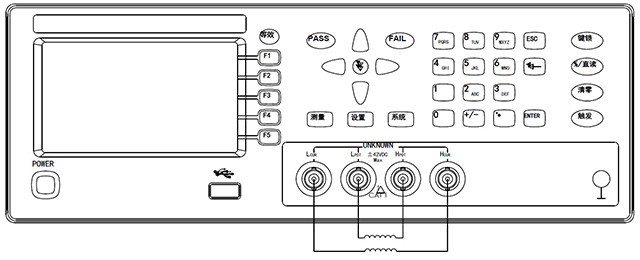

      1.測試端接法(如下圖):

      測試原理:通常一個電感,是無法測試極性的,必須通過與標準電感的比較,才能判斷極性;

      如下圖所示,兩個電感一個是測試電感,一個是標準電感。

      儀器一共四個測試端,從左到右依次為:Lcur,Lpot,Hpot,Hcur

      Lpot–Hpot中間兩個測試端:連接標準電感

      Lcur-Hcur外面兩個測試端:連接測試電感(被測電感)

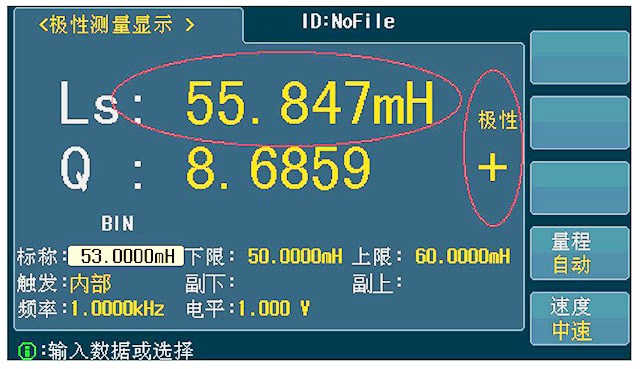

      2.極性測量界面

      在極性測量界面,可設定:標稱值,Ls下限值,Ls上限值,Q下限值,Q上限值,

      頻率,電平;如不連接自動化測試設備,量程請調節為:自動。

      速度:快速,中速,慢速,超快

      極性為:+或者-兩種情況!

      特別注意:儀器面板PASS(合格)、FAIL(不合格)指示燈,僅僅是Ls_Q合格不合格的指示,與極性無關。




    技術參數 / PARAMETER

    型號

    ZX8575MV

    測試頻率

    50Hz ~ 200kHz,  37個典型頻點

    測試參數

    L,Q,P(極性)

    測試方式

    L0:標準電感 Lx:被測電感

    測試速度

    快速:50/秒、中速:20/秒、慢速:6/

    測試電平

    50mV-2.0V,連續可調

    信號源阻抗

    30Ω / 100Ω

    量程方式

    自動、保持

    觸發方式

    內部、手動、自動、外部、總線

    顯示

    范圍

    SH

    0.1  mΩ ~ 99.999MΩ

    P

    -179.99 179.99o

    比較器

    PASS、HI、LOW(PASS/FAIL LED顯示)

    接口

    GPIB(選件)

    RS232C、UsbHost、Usb Device、Handler

    存儲器

    內部50組,外部U盤500組文件

    溫度濕度

    0℃~40℃,相對濕度≤75%

    電源要求

    電壓:100120 Vac198242 Vac

    頻率:4664 Hz,功率大于50 VA

    體積(WxHxD)

    310mmx110mmx315mm

    重量(凈重)

    5.5Kg


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創(chuàng )新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創(chuàng )造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

      ZX8575BT:極性測試儀

      ZX8575MV:可同時測試電感和極性
