ZX9501SA系列絕緣耐壓測試儀采用800*480彩色液晶顯示屏，其輸出電壓的大小、輸出電壓的上升、測試、下降時間、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電壓的電流值和電壓值，全系列儀器都具有電弧偵測功能和測試線接觸檢查功能。
ZX9501SA系列絕緣耐壓測試儀獨特的測試線接觸檢查功能，解決了用戶”因測試線斷線造成的不良品誤判”的困擾，可廣泛應用于耐壓測試的半自動或自動化生產線上，大大提高產品測試的可靠性。
●中英文操作界面
●列表顯示功能，多步結果一屏顯示
●鍵盤鎖功能，關機自動保存測試條件
●開短路偵測功能(OSC)
●測試線接觸檢查功能
●不良品聲光報警功能
●快速放電功能
●電弧偵測功能，電流、等級兩種模式可選
●人體防觸電保護功能(GFI)
●任意設定電壓上升時間、測試時間、下降時間
●支持U盤和內部文件保存
●電流底數清零功能
●可通過U盤更新儀器軟件
性能特點觸檢查功能的測試應用舉例

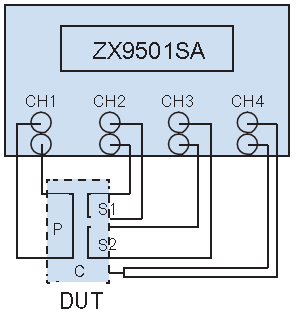

要測量一只電源變壓器(DUT)的耐壓性能，測量項目如下：
(1)初級繞組P-次級繞組S1、次級繞組S2:AC耐壓測試(2)初級繞組P、次級繞組S1、次級繞組S2-磁芯C:AC耐壓測試(3)要有測試線接觸檢查功能，防止測試線斷線引起誤判。接線方法如下圖所示：
在測試前，ZX9501SA系列耐壓測試儀先進行測試線的接觸檢查，如果檢測到測試線斷線或接觸不良，則儀器會(huì )報警提示”CHECKFAIL”(測試線接觸不良)，并終止測試。如果接觸檢查通過，則繼續進行后面的耐壓測試。
型號 | ZX9501 | ZX9501S | ZX9501B | ZX9501C | ZX9502 | |
耐壓測試 | ||||||
輸出電壓 | AC | 0.05kV～5kV ±(1.0%讀數+5個字)（50Hz、60Hz可 選） | 0.05kV～10kV±(1.0%讀數+5個字)（50Hz、 60Hz可選） | |||
DC | 0.05kV～6kV ±(1.0%讀數+5個字) | ------ | 0.05kV～10kV±(1.0%讀數+5個字) | |||
電壓調整率 | ≤(1.0%+10V)(額定功率) | |||||
電流測試范圍 | AC | 0.1mA～30mA | 0.1mA～20mA | 0.1mA～20mA | ||
DC | 0.01mA～10mA | 0.01mA~5mA | ------ | 0.1mA～5mA | ||
測試精度 | ±(1.0%讀數+5個字) | ------ | ±(1.0%讀數+5個字) | |||
放電功能 | 測試結束后自動放電(DCW) | ------ | 測試結束后自動放電(DCW) | |||
絕緣電阻測試 | ||||||
輸出電壓 | 0.05kV～1kV ±(1.0%讀數+2V) | ------ | 0.05kV～1kV ±(1.0%讀數+2V) | |||
電阻測試范圍 | 0.1MΩ～10GΩ.(電流范圍在 10nA~10mA) | ------ | 0.1MΩ～10GΩ.(電流范圍在10nA~10mA) | |||
電阻測試精度 | 500V～1000V | 1MΩ～1GΩ±(5%讀數+5個字) | ------ | 1MΩ～1GΩ±(5%讀數+5個字) | ||
1GΩ～10GΩ±(10%讀數+5個字) | 1GΩ～10GΩ±(10%讀數+5個字) | |||||
50V～500V | 0.1MΩ～1GΩ±(10%讀數+5個字) | ------ | 0.1MΩ～1GΩ±(10%讀數+5個字) | |||
放電功能 | 測試結束后自動放電 | ------ | 測試結束后自動放電 | |||
電弧偵測 | ||||||
測量范圍 | AC | 1～9級(出廠默認為5) (對應電流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA) | ||||
DC | 1～9級 | 1～9級 | ------ | 1～9級 | ||
一般參數 | ||||||
八路矩陣掃描器 | ------ | 有 | ------ | ------ | ||
存儲器 | 120組，每組100步 | |||||
電壓上升時間 | 0.1s～999s | |||||
電壓跌落時間 | 0.1s～999s | |||||
電壓等待時間 | 0.1s～99.9s(僅直流) | |||||
測試時間設定 | 0.3s～999s | |||||
接口 | ||||||
標配 | RS232、USB、HANDLER、REMOTEI/O | |||||
選件 | GPIB、SCAN | |||||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創(chuàng )造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
●ZX9501SA-4:帶4路掃描功能交直流絕緣耐壓測試儀，帶測試線接觸檢查功能。
●ZX9501SA-8:帶8路掃描功能交直流絕緣耐壓測試儀，帶測試線接觸檢查功能。
●ZX9501SA-16:帶16路掃描功能交直流絕緣耐壓測試儀，帶測試線
接觸檢查功能。
●自動化測試系統
●家用電器
●變壓器、電機
●電氣設備
●電子元器件
●新能源汽車
●照明行業
●醫療設備
