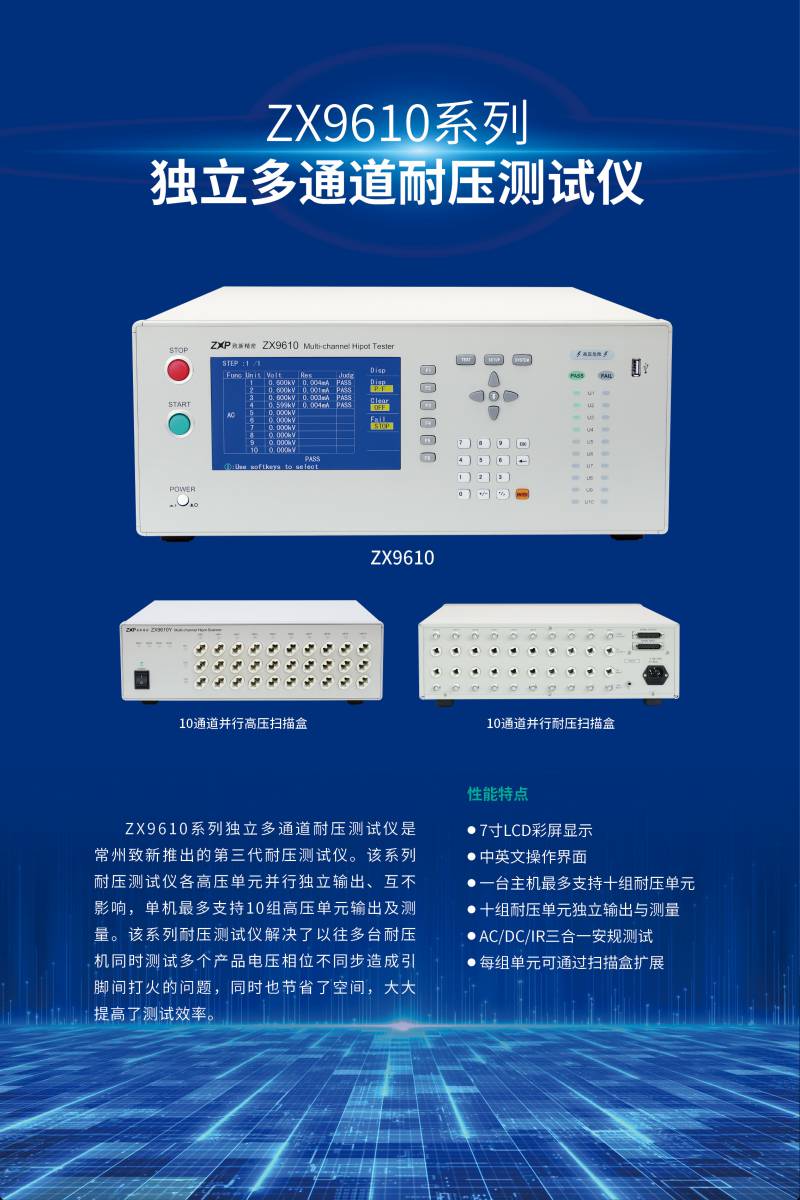

ZX9610系列獨立多通道耐壓測試儀是常州致新推出的第三代耐壓測試儀。該系列耐壓測試儀各高壓?jiǎn)卧⑿歇毩⑤敵?、互?br/>影響,單機最多支持10組高壓?jiǎn)卧敵黾皽y量。該系列耐壓測試儀解決了以往多臺耐壓機同時測試多個產品電壓相位不同步造成
引腳間打火的問題,同時也節省了空間,大大提高了測試效率。
● 7寸LCD彩屏顯示
● 中英文操作界面
● 一臺主機最多支持十組耐壓?jiǎn)卧?br/>● 十組耐壓?jiǎn)卧毩⑤敵雠c測量
● AC/DC/IR三合一安規測試
● 每組單元可通過掃描盒擴展
● 掃描盒可支持接觸檢查功能
● 快速放電和電弧偵測功能
● 鍵盤鎖功能
● 自動保存當前設置文件,下次開機自動調用
● 每個單元判別結果獨立顯示,同時顯示總的判別結果
● 每個單元判別結果獨立分選輸出,方便連接自動化設備
型號 | ZX9610 | ZX9610A | ZX9610_M4 | ZX9610A_M4 |
單元數 | 10路獨立單元 | 10路獨立單元 | 4路獨立單元 | 4路獨立單元 |
耐壓測試 | ||||
輸出電壓 | AC | 0.10kV~5.00kV ±(2%讀數+5個字) | ||
DC | 0.10kV - 6.00kV ±(2% 讀數+ 5個字) | ------ | 0.10kV - 6.00kV ±(2% 讀數+ 5個字) | ------ |
電流測試范圍 | AC | 0mA~10.00mA±(2%讀數+ 5個字) | ||
DC | 0μA~5.00mA± (2%讀 數+ 5個字) | ------ | 0μA~5.00mA± (2%讀 數+ 5個字) | ------ |
放電功能 | 測試結束后自動放電(DCW) | |||
絕緣電阻測試 | ||||
輸出電壓 | 0.10kV~1 .00kV(2%讀 數+ 5個字) | ------ | 0.10kV~1 .00kV(2%讀 數+ 5個字) | ------ |
電阻測試范圍 | 1MΩ~10GΩ | ------ | 1MΩ~10GΩ | ------ |
電阻測試精度 | 1MΩ~1GΩ ±10% 1GΩ~10GΩ ±20% | ------ | 1MΩ~1GΩ ±10% 1GΩ~10GΩ ±20% | ------ |
電弧偵測 | ||||
測量范圍(電流) | 1mA~20mA | |||
一般參數 | ||||
電壓上升時間 | 0.1s~999.9s | |||
測試時間設定(AC/DC) | 0.2s~999.9s | |||
電壓下降時間 | 0.1s~999.9s | |||
等待時間 | 0.2s~999.9s | |||
時間精度 | ±(1%+0.1s) | |||
存儲器 | 可存儲100個測試文件,每個文件最多20個測試步驟 | |||
接口 | ||||
標配 | HANDLER, RS232, USB HOST |
(以下為主機型號)
● ZX9610:交直流絕緣耐壓獨立多通道測試儀,
AC/DC/IR測試功能,10個獨立單元;
● ZX9610A:交流耐壓獨立多通道測試儀,AC測試
功能,10個獨立單元;
● ZX9610_M4: 交直流絕緣耐壓獨立多通道測試
儀,AC/DC/IR測試功能,4個獨立單元;
● ZX9610A_M4: 交流耐壓獨立多通道測試儀,AC
測試功能,4個獨立單元;
(以下為掃描盒型號,掃描盒需單獨購買)
● ZX9610Y_SA10: 10個獨立測試單元用掃描盒,每個單元3個通道,受主機
ZX9610控制,最多支持4個掃描盒級聯使用,掃描盒屬于選配,需單獨購
買,帶CK通斷檢測功能;
● ZX9610Y_S10: 10個獨立測試單元用掃描盒,每個單元3個通道,受主機
ZX9610控制,最多支持4個掃描盒級聯使用,掃描盒屬于選配,需單獨購
買;
● ZX9610Y_SA4: 4個獨立測試單元用掃描盒,每個單元3個通道,受主機
ZX9610控制,最多支持4個掃描盒級聯使用,掃描盒屬于選配,需單獨購
買,帶CK通斷檢測功能;
● ZX9610Y_S4: 4個獨立測試單元用掃描盒,每個單元3個通道,受主機ZX9610
控制,最多支持4個掃描盒級聯使用,掃描盒屬于選配,需單獨購買。
● 變壓器、電機、電感
● 電容
● 開關
● 電阻
● 電源供應器
● 照明行業
10通道并行高壓掃描盒(選件)
10通道并行耐壓掃描盒(選件)
ZX9610_M4-4路獨立單元
ZX9610-10路獨立單元
