    ZX8815-S4 四通道脈沖式線圈測試儀

    產品簡介： ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計，利用一高壓充電之微小電容(測試能量低)與待測線圈形成RLC并聯諧振，由振蕩的衰減波形，透過高達100Msps(可定制200Msps)且. . .
    簡要說明 / INSTRUCTIONS

    　　ZX8815系列脈沖式線圈測試儀是專門針對繞線元件測試需求所設計，利用一高壓充電之微小電容(測試能量低)與待測線圈形成RLC并聯諧振，由振蕩的衰減波形，透過高達100Msps(可定制200Msps)且精密的取樣處理分析技術，可檢驗出線圈自體絕緣不良(匝間短路、層間短路、絕緣性能降低等)，讓組件生產廠商及使用者能更有效的為產品質量把關。

    　　ZX8815系列儀器測量速度快、測試波形重復性好，可廣泛應用于電機、工頻變壓器、繼電器、開關電源變壓器、消磁線圈等由漆包線繞性元件中;ZX8815系列可應用于自動化測試系統大大提高測試效率。


    性能特點 / PERFORMANCE

    　　●100Msps波形采樣率，6500bytes存儲深度(可定制200Msps)。

    　　●65k色7寸TFT800*480高清顯示屏，中英文可選操作界面

    　　●高速測試，最高達15次/秒

    　　●四種波形比較判定方法：面積、面積差、電暈和相位差

    　　●優秀的電壓穩定性、測試重復性，確保測試穩定

    　　●強大的電暈分析提取功能，挖掘產品潛在的絕緣不良問題

    　　●儀器參數自動保存，開機文件加載功能

    　　●波形垂直放大、水平縮放和移動功能，便于觀察細節

    　　●樣本平均功能，可進行多達32次標準波形的平均處理

    　　●自動標準采集模式，自動選擇合適的采樣率

    　　●破壞性測試為您選擇合適測試電壓

    　　●消磁脈沖的施加，保證測試波形一致

    　　●可通過USBHOST來實現儀器固件版本的升級更新，給客戶最新體驗

    　　●腳控接口用于簡便快速的測量

    　　●Handler、RS232C、USBDevice、USBHost和GPIB（選件）接口豐富

    　　●提供最多4通道測試，可任意測試三相電機三角形接法和星形接法、單相電機主副繞組、主副副繞組、主副+主副繞組，滿足全系列電機匝間測試，也可以提供4個繞組的掃描測試功能和繞組對比測試功能。


    技術參數 / PARAMETER

    型號

    ZX8815-5KV

    ZX8815-3KV

    ZX8815-10KV



    輸出脈沖電壓

    100V～5000V
    10V步進
    5%±10V

    100V～3000V
    10V步進
    5%±10V

    300V～10000V
    10V步進
    5%±10V

    電感量測試范圍

    >10μH

    脈沖最大能量

    0.25J

    顯示器 波形顯示區域 顯示內容

    800×480點陣圖形液晶
    650×250點陣
    放大顯示、設置參數，標準和測試波形，比較結果，文件信息等



    波形采樣

    采樣率：100MSa/s～100kSa/s，共10檔 分辨率：8bits
    采樣點：6500bytes

    標波采樣

    連續循環，單次循環，單次采樣（多達32次樣本平均功能）

    輸入阻抗

    10MΩ

    測量速度

    最高15次/秒

    脈沖次數

    測試脈沖

    1～32次可編程


    消磁脈沖

    0~16次可編程

    顯示波形測量

    電壓、時間、頻率

    觸發方式

    內部Internal / 手動ManμAl(含腳控Foot) / 外部External / 總線Bus

    比較方式

    面積比較（AreaSize Comparison），面積差比較（Di?Zone Comparison） 電暈放電比較（Corona    Comparison），相位差比較（PhaseDi?   Comparison）

    面積重復精度

    ±1%

    面積差重復精度

    ±1%

    判別輸出

    PASS、FAIL顯示，LED顯示，蜂鳴器報警

    報警音量選擇

    長高音，長低音，單短音，雙短音，關閉

    存儲器

    內部：200組文件 外部U盤：500組文件

    接口

    HANDLER(START,STOP,PASS,NG,BUSY,EOC.),RS232C  IEEE488(選件) ，USB DEVICE, USBHOST


    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創(chuàng )新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創(chuàng )造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

    　　●ZX8815-3KV脈沖電壓輸出：100-3000V

    　　●ZX8815-5KV脈沖電壓輸出：100-5000V

    　　●ZX8815-10KV脈沖電壓輸出：100-10000V

    　　●ZX8815S-22通道測試，脈沖電壓輸出：100-5000V

    　　●ZX8815S-44通道測試，脈沖電壓輸出：100-5000V

    　　●ZX8815S-88通道測試，脈沖電壓輸出：100-5000V

    　　●ZX8812-2KV脈沖電壓輸出：100-2000V，適合小電感測試

    　　●ZX8812-5KV脈沖電壓輸出：100-5000V，適合小電感測試

    　　●ZX8815S-XX10通道-100通道，脈沖電壓輸出：100-10000V?？筛鶕蛻?hù)要求定制


    其他信息 / OTHERS

    　　先進的脈沖測試原理

    　　所謂的“繞線元件脈沖測試”是以非破壞性、高速、低能量電壓脈沖施加于被測件，分析對比良品波形與不良品測試波形達到判斷之目的。ZX8815系列超大屏幕、超高采樣率、高性能處理技術，讓客戶直觀的分辨出不良品與良品之區別。

    　　強大的電暈測試功能

    　　可定制高達200Msps的高速采樣率，精確提取電暈信息，并配備電暈顯示功能，電暈顯示一目了然，對產品性能做到防患于未然，大大提高產品質量。

    　　獨特的破壞性測試功能

    　　破壞測試是從起始電壓開始，以步進電壓為電壓步進，以終止電壓結束并結合比較器進行比較的一種測試模式，用于判別被測件的極限耐壓值，可幫助客戶了解自己產品的耐壓值，作為設定測試電壓的參考。

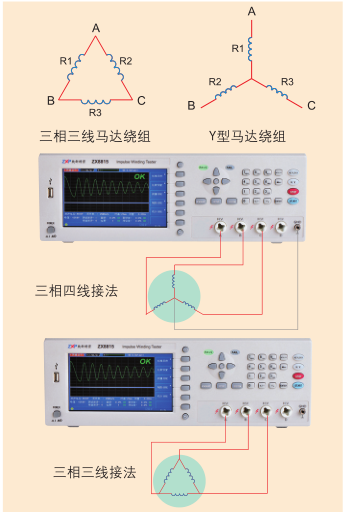

    　　擴展的雙通道、四通道測試功能

    　　ZX8815S-2雙通道、ZX8815S-4四通道可滿足客戶對Y型繞組(三相四線)、三相三線繞組的測試需求，馬達繞組一次測試完畢，避免多次切換測試煩惱，測試快、效率高并且具有超高性?xún)r(jià)比，廣受客戶好評。還可以外掛多通道掃描盒，典型的如8通道掃描盒。
