太陽能電池又稱為”太陽能芯片”,是一種將太陽光轉換為電能的裝置,這種現象又被稱為太陽能光伏(PV)。太陽能光伏(PV)的電氣安規測試主要用于檢出太陽能電池板在生產制造過程中因為材質不良、裝配不良等瑕疵造成的危害發生。
ZX9502PV系列光伏絕緣耐壓測試儀采用800*480彩色LCD顯示屏,同時搭載主流高性能的32位ARM處理器,并專門針對光伏行業的電壓測試要求,提供高達10kV的交直流測試電壓。該系列儀器提供了當前流行的所有接口功能,可方便地與PC進行數據通訊和遠程控制,以組建自動測試系統。
●高精度電流測量,快速的電壓建立時間:
●輸出電壓具有正常模式和梯度模式。
●列表掃描功能,實現不同步驟、不同條件測量結果一屏顯示
●鍵盤鎖定功能,關機自動保存測試條件,下次無需重新設定
●開短路偵測功能(OSC)
●不良品聲光報警功能
●快速放電和電弧偵測功能
●人體防觸電保護功能(GFI)
●任意設定電壓上升時間,測試時間,電壓下降時間
●每組可存儲100個測試步驟,總共可在儀器內部保存60組,
外部U盤保存240組
●電流底數清零功能
●豐富的接口:HANDLER、RS232、SCANNER、GPIB(選件)
●可通過U盤更新儀器軟件

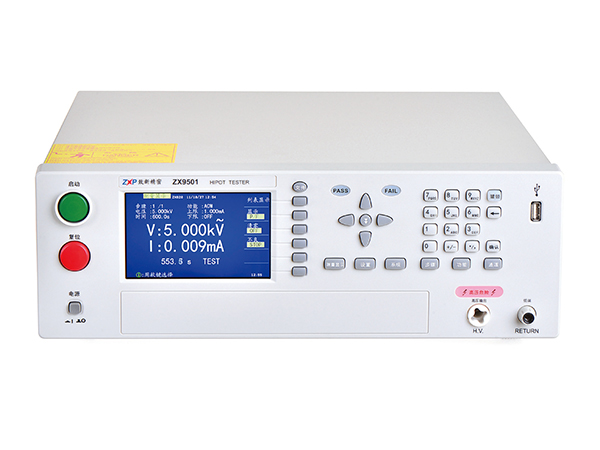

型號 | ZX9501 | ZX9501S | ZX9501B | ZX9501C | ZX9502 | |
耐壓測試 | ||||||
輸出電壓 | AC | 0.05kV~5kV ±(1.0%讀數+5個字)(50Hz、60Hz可 選) | 0.05kV~10kV±(1.0%讀數+5個字)(50Hz、 60Hz可選) | |||
DC | 0.05kV~6kV ±(1.0%讀數+5個字) | ------ | 0.05kV~10kV±(1.0%讀數+5個字) | |||
電壓調整率 | ≤(1.0%+10V)(額定功率) | |||||
電流測試范圍 | AC | 0.1mA~30mA | 0.1mA~20mA | 0.1mA~20mA | ||
DC | 0.01mA~10mA | 0.01mA~5mA | ------ | 0.1mA~5mA | ||
測試精度 | ±(1.0%讀數+5個字) | ------ | ±(1.0%讀數+5個字) | |||
放電功能 | 測試結束后自動放電(DCW) | ------ | 測試結束后自動放電(DCW) | |||
絕緣電阻測試 | ||||||
輸出電壓 | 0.05kV~1kV ±(1.0%讀數+2V) | ------ | 0.05kV~1kV ±(1.0%讀數+2V) | |||
電阻測試范圍 | 0.1MΩ~10GΩ.(電流范圍在 10nA~10mA) | ------ | 0.1MΩ~10GΩ.(電流范圍在10nA~10mA) | |||
電阻測試精度 | 500V~1000V | 1MΩ~1GΩ±(5%讀數+5個字) | ------ | 1MΩ~1GΩ±(5%讀數+5個字) | ||
1GΩ~10GΩ±(10%讀數+5個字) | 1GΩ~10GΩ±(10%讀數+5個字) | |||||
50V~500V | 0.1MΩ~1GΩ±(10%讀數+5個字) | ------ | 0.1MΩ~1GΩ±(10%讀數+5個字) | |||
放電功能 | 測試結束后自動放電 | ------ | 測試結束后自動放電 | |||
電弧偵測 | ||||||
測量范圍 | AC | 1~9級(出廠默認為5) (對應電流:20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA) | ||||
DC | 1~9級 | 1~9級 | ------ | 1~9級 | ||
一般參數 | ||||||

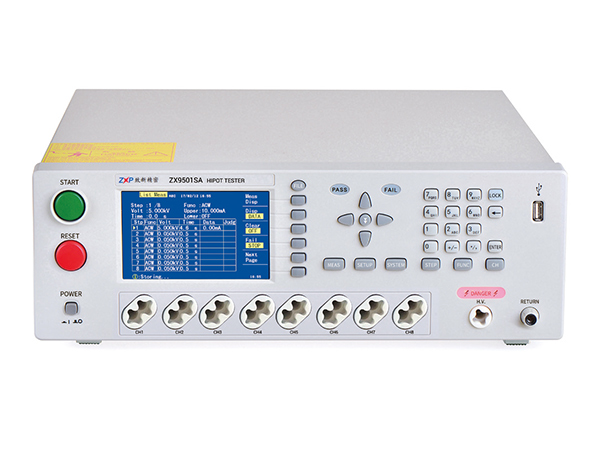

八路矩陣掃描器 | ------ | 有 | ------ | ------ | ||
存儲器 | 120組,每組100步 | |||||
電壓上升時間 | 0.1s~999s | |||||
電壓跌落時間 | 0.1s~999s | |||||
電壓等待時間 | 0.1s~99.9s(僅直流) | |||||
測試時間設定 | 0.3s~999s | |||||
接口 | ||||||
標配 | RS232、USB、HANDLER、REMOTEI/O | |||||
選件 | GPIB、SCAN |
●ZX9502PV:交直流耐壓絕緣測試儀,最大交流電流20mA,最高交流電壓10kV.
●太陽能接線盒及太陽能連接器
●硅片/太陽能電池
●晶硅電池組件
●太陽能光伏組件、單、多晶硅片、電池片
●逆變器
●蓄電池、控制器
