    ZX8590高頻精密阻抗分析儀

    產品簡介: ZX8590系列高頻精密阻抗分析儀:使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz,最小分辨率1mHz,基本測量精度可達0.05%。ZX8590同時具有阻抗分析儀的繪圖. . .
    產品視頻 / VIDEO
    簡要說明 / INSTRUCTIONS

      ZX8590系列高頻精密阻抗分析儀:使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~25MHz,最小分辨率1mHz,基本測量精度可達0.05%。

      ZX8590同時具有阻抗分析儀的繪圖功能和LCR表測量功能,其高精度、寬頻率范圍可以滿足元件與材料大部分低壓參數的測量要求,可廣泛應用于諸如電感器、電容器、電阻器、傳聲器、諧振器、液晶顯示器、變容二極管、變壓器等進行阻抗性能的研究分析及生產線QC檢驗。

    性能特點 / PERFORMANCE

      ●自動平衡技術電橋,4端對開爾文測試端

      ●提供內部直流偏壓-5V~+5V

      ●可選配內部±40V偏置電壓源

      ●簡體中文、英文操作語言

      ●分檔測量、列表掃描、繪圖掃描、開路、短路、負載校正等等功能

           ●繪圖掃描無繼電器跳動噪聲及等待延時

      ●配備電導率σ·介電常數ε的運算功能

      ●進行測試數據、測試條件保存(U盤或內部)

      ●繪圖掃描圖像直接拷屏到U盤功能

      ●加強的測試端保護功能

      ●USB、GPIB、RS232、LAN等上位機連接接口

    技術參數 / PARAMETER
    測量參數C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P、σ、ε
    測量電平0.005-5Vrms(<=1MHz)
    0.005-1Vrms(>1MHz)
    基本準確度0.05%, 具體見公司相關企業標準
    測量速度快速:100次/秒、中速20次/ 秒、慢速6次/秒

    |Z|,R,X0.01 mΩ~99.9999MΩ

    |Y|,G, B0.00001μS~99.9999S

    C0.00001pF~9.99999F

    D0.00001~9.99999

    L0.00001μH~99999.9H

    Q0.01~99999.9
    顯 示 范 圍θ(RAD)-3.14159~3.14159

    θ(DEG)-179.999 °~179.999°

    Δ%-999.999%~999.999%
    內部直流-5V~+5V
    偏置電壓
    內部偏置選件可選配±100mA、±40V偏置電壓源
    量程方式自動、保持
    觸發方式內部、手動、自動、外部、總線
    校準功能開路/短路、掃頻清零、點頻清零
    等效電路串聯、并聯
    比較器十檔分選,BIN0~BIN9、NG、AUX
    PASS、HI、LOW(PASS/FAILLED顯示)
    接口RS232C、UsbHost、USB Device、Handler、GPIB(選件)
    溫度濕度0℃~40℃,相對濕度≤75%
    電源要求100~120 Vac或198~242 Vac
    46~64 Hz,功率大于75 VA
    體積(WxHxD)400mmx132mmx410mm
    重量(凈重)8.5Kg
    企業優勢 / ADVANTAGE

    用權威說話
    品質保證值得信賴

    以“工匠精神,讓測試更精準”為理念,讓“致新精密”成為
    測試測量領域用戶的優選品牌

    榮獲高新技術企業等各類認證

    注重創(chuàng )新放心選擇

    擁有發明專利及多項實用新型專利

    我們以“工匠精神,讓測試更精準”為理念,堅持產品的精益求精 ,持續為客戶創(chuàng )造價值,不斷努力,讓“致新精密”成為測試測量領域用戶的優選品牌。

    訂購信息 / ORDER

      ●ZX8590-5M:20Hz-5MHz阻抗分析儀+LCR表

      ●ZX8590-10M:20Hz-10MHz阻抗分析儀+LCR表

      ●ZX8590-15M:20Hz-15MHz阻抗分析儀+LCR表

      ●ZX8590-20M:20Hz-20MHz阻抗分析儀+LCR表

      ●ZX8590-25M:20Hz-25MHz阻抗分析儀+LCR表

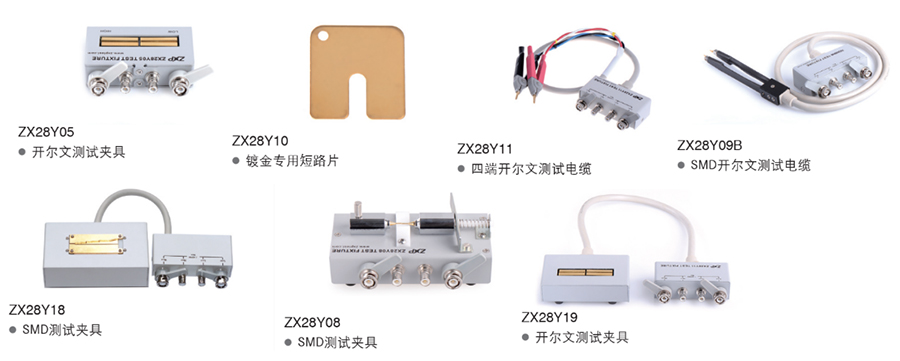

    主要附件 / ENCLOSURE

    5f9b6edf74e5e

    其他信息 / OTHERS

    自動平衡電橋技術

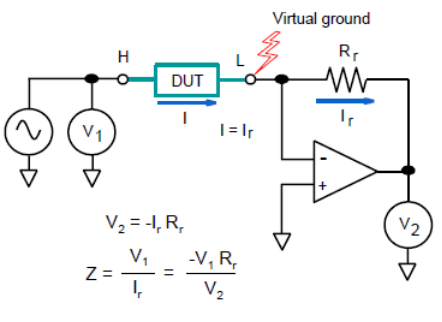

    以往低端簡化的運放阻抗測量電路如下圖

    圖片 17

    以上電路在實際運作時,隨著頻率的升高,虛地點會(huì )越來越不理想,導致流過被測件DUT的電流信號不能全部進入IV轉換標準電阻Rr,所以會(huì )造成測量誤差越來越大。

    ZX8590使用的自動平衡電橋測試原理,把上圖簡易的測量運放改進成:Lpot檢零電路,090度解調調制電路,Lcur高頻驅動電路等等組成的反饋網絡(luò )。從而保證了測量電路的虛地端更接近理想。下面2圖是簡易運放阻抗測量電路以及自動平衡電橋阻抗測量電路Lcur(虛地點)的波形實測對比:

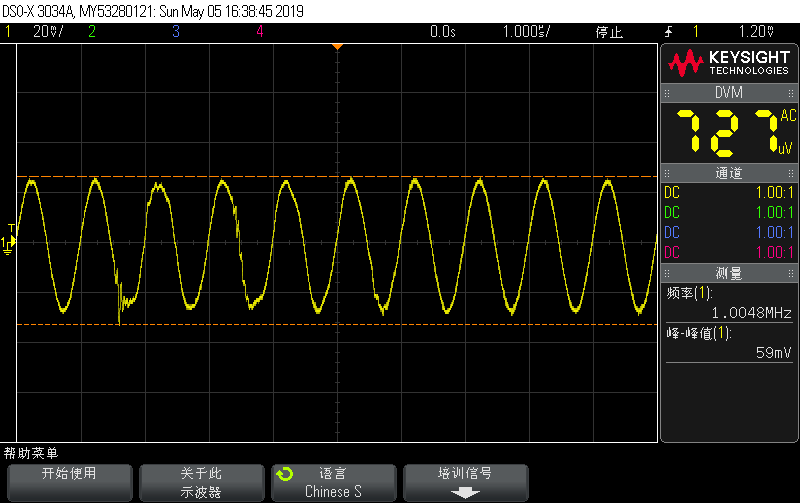

    使用簡易運放阻抗測量電路1MHz測量6.8nF Lcur(虛地點)實測波形如下:

    圖片 15

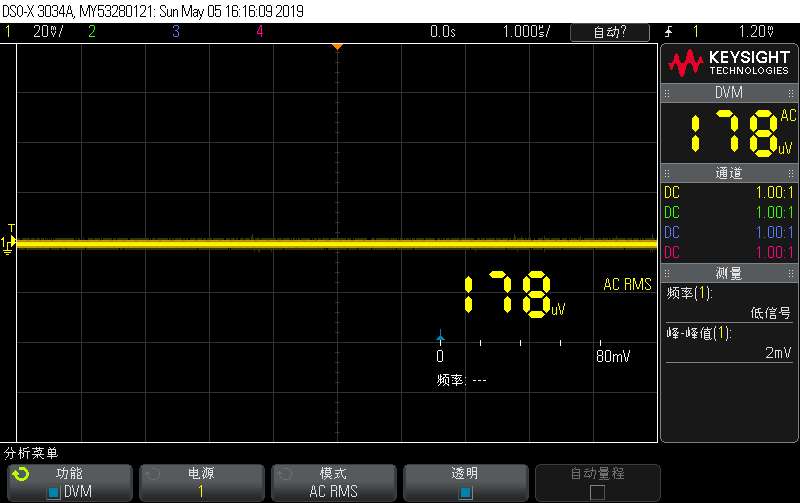

    而使用自動平衡電橋阻抗測量電路1MHz測量6.8nF Lcur(虛地點)實測波形如下:

    圖片 14

    以上可見,使用簡易運放阻抗測量電路虛地端電壓峰峰值高達59mV,而使用自動平衡電橋原理的虛地端電壓峰峰值僅為2mV,所以:使用自動平衡電橋的虛地性能遠遠好于使用一個簡易運放做測量的電路。

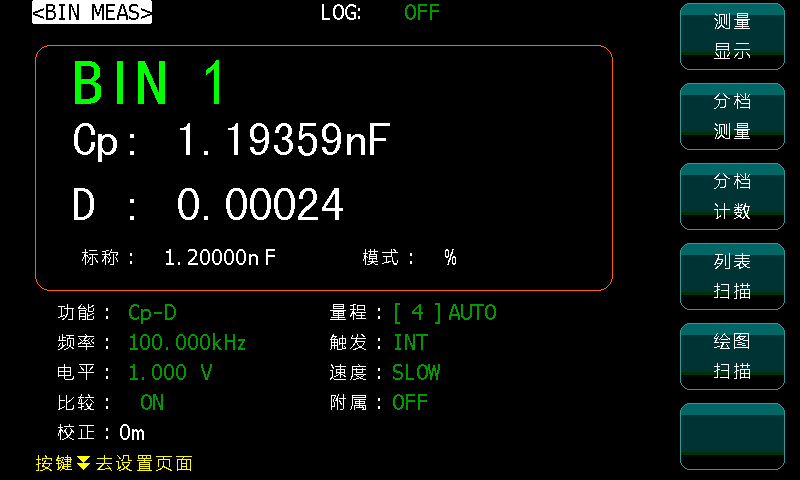

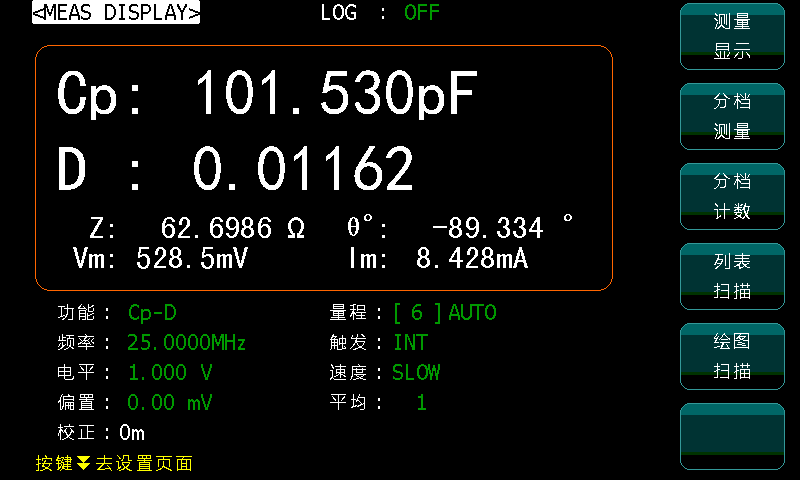

    主要測量頁面

    圖片 9

    圖片 10

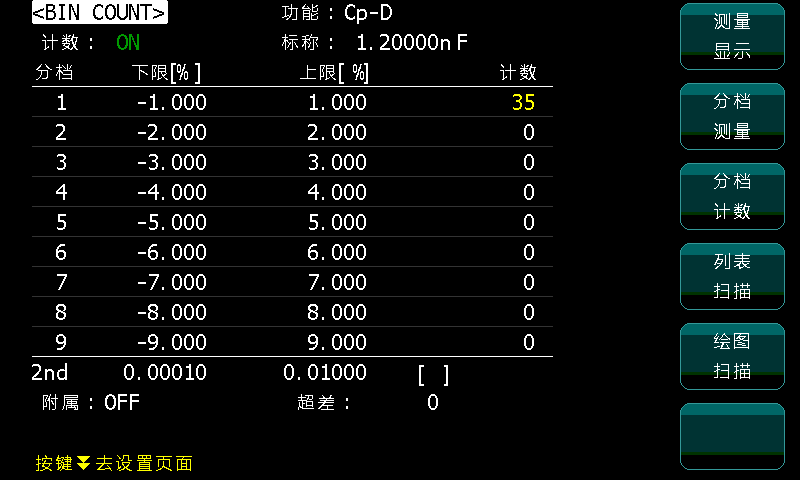

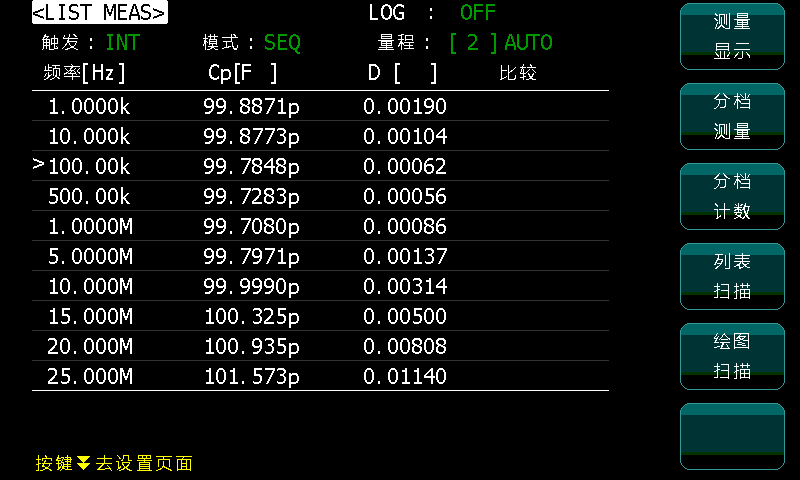

    圖片 11

    圖片 13



    圖片 12




    加強的測試端保護功能

    一般高頻的阻抗分析儀為了保證其測試端電平的幅度一致性,其測試端非常容易被靜電或被測件殘留電荷沖壞,而這些進口儀器是非常昂貴的。

    為了防止將被充電電容錯誤的連接到測量端口,ZX8590優化和強化從電容的放電電壓中保護內部電路的殘留電荷保護功能。

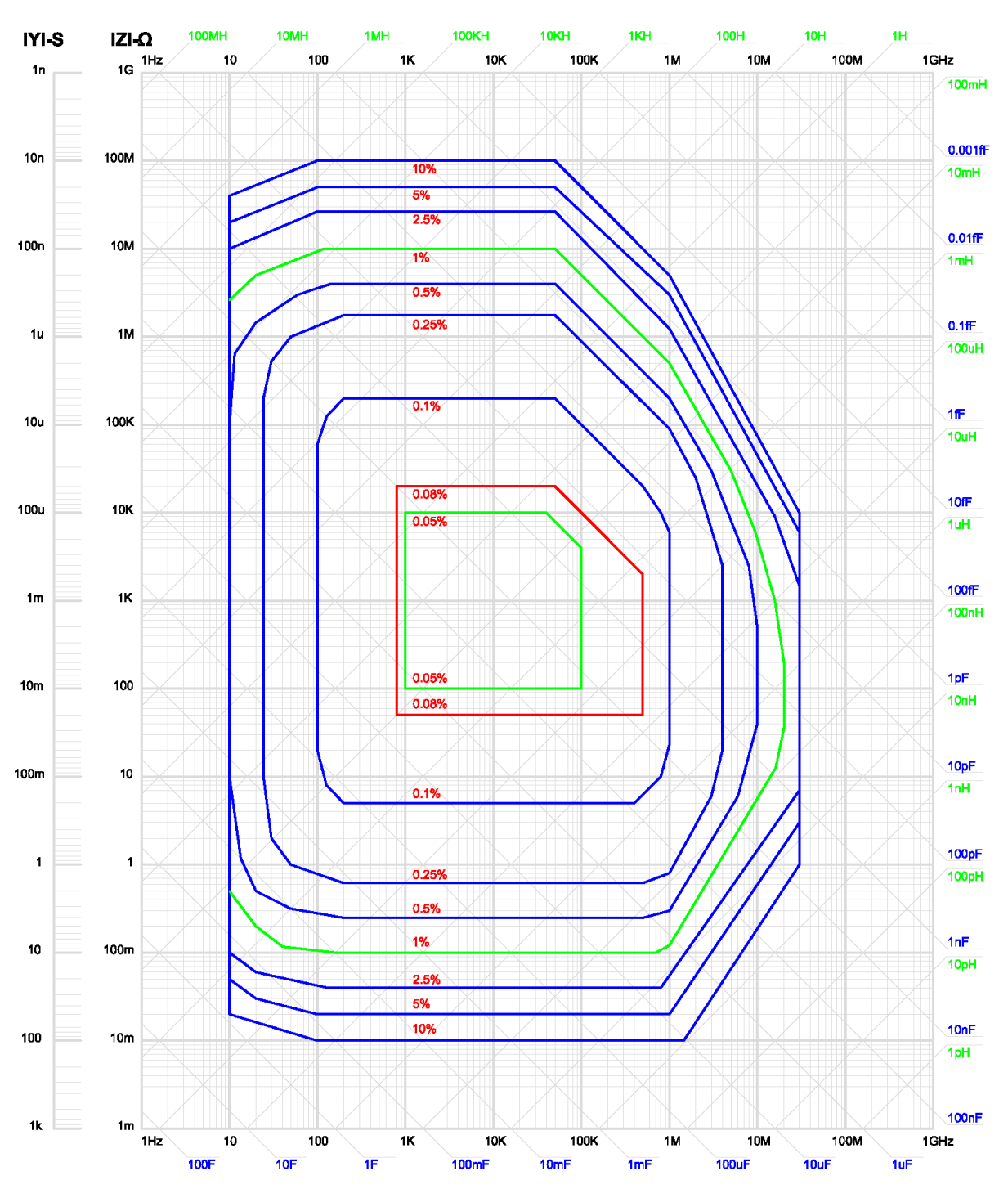

    基本測量精度

    圖片 19

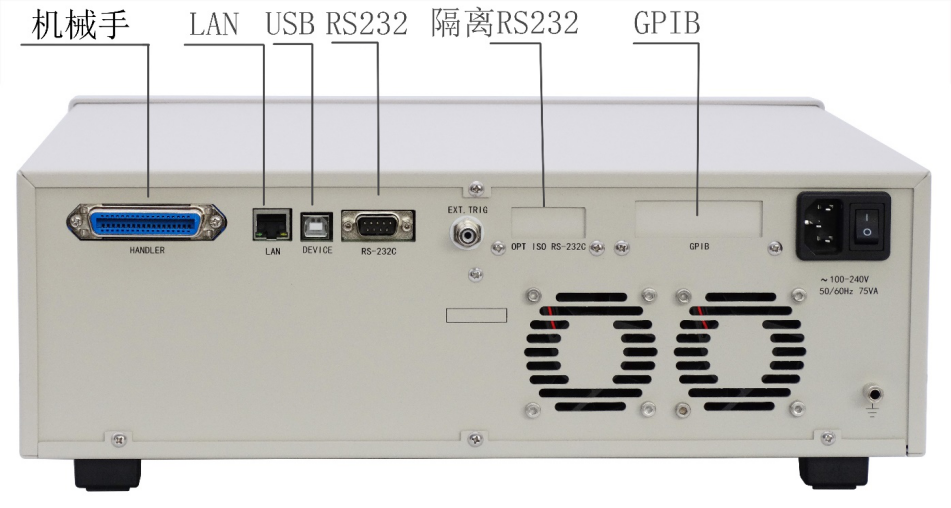

    配備多種接口

    圖片 20



    幾種與國際業界標準測試效果對比:

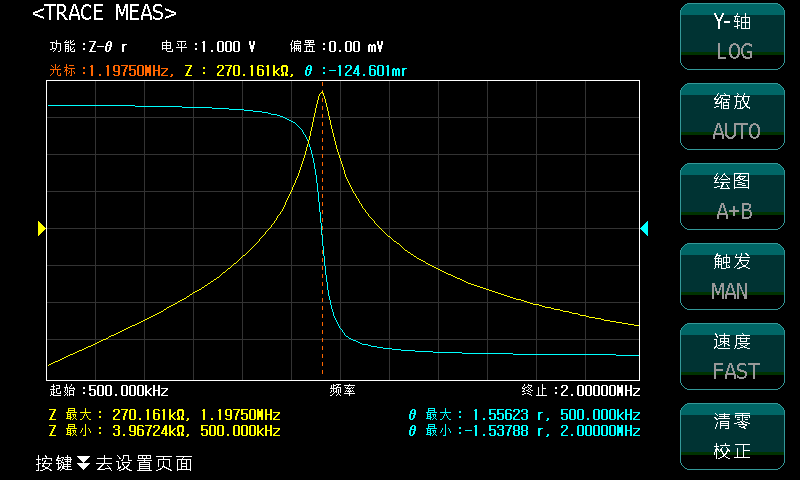

    ZX8590測量變壓器自諧振頻率SRF1.19750MHz如下圖

    圖片 23

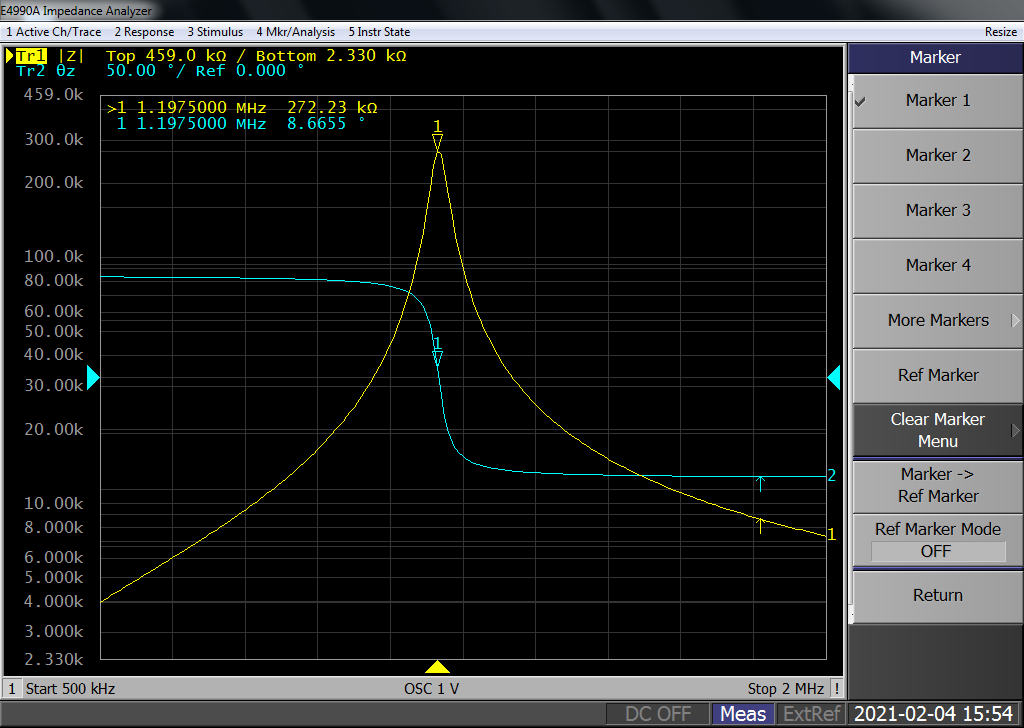

    *4990A測量變壓器自諧振頻率SRF1.19750MHz如下圖 圖片1

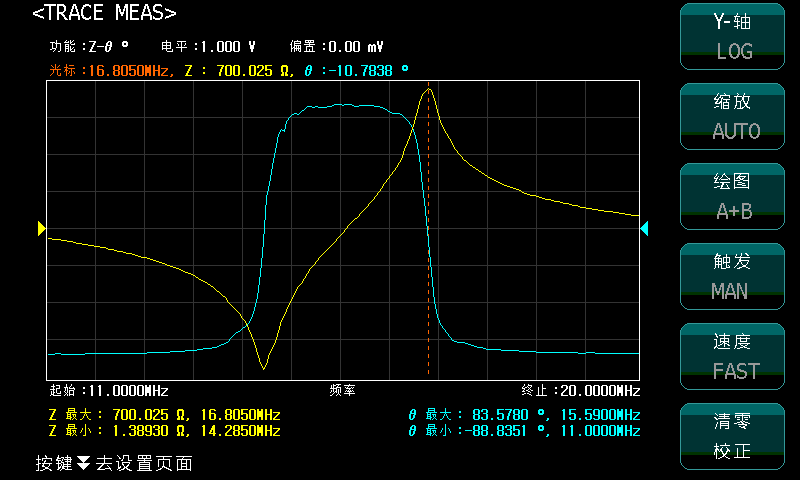

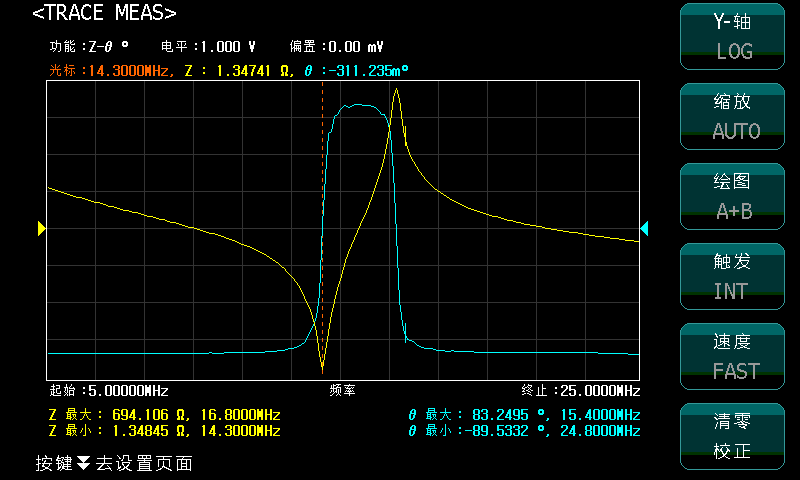

    ZX8590壓電陶瓷晶片反諧振頻率:16.8050MHz如下圖

    圖片 21

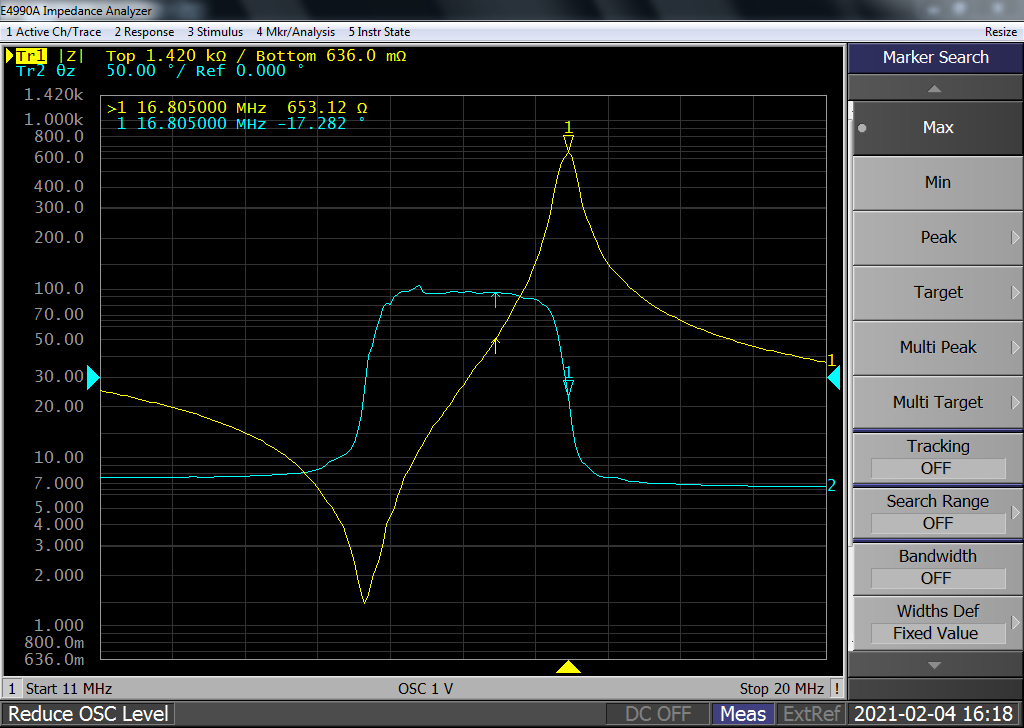

    *4990A測量壓電陶瓷晶片反諧振頻率:16.8050MHz如下圖

    圖片 22
